一、项目背景
侧扫声纳以其简单易用和高分辨力等特点已在地球物理勘察、石油管线路由调查、环境保护调查及渔业调查、搜救执法及考古多领域得到了广泛应用，取得了很大的社会和经济效益。
福建省大练岛水域平均深度为15米，最深40多米。此水域早期是渔民捕鱼区域，渔民使用石锚压实和固定渔网进行捕鱼，石锚大小形状不一，重量从从几吨到十几吨不等。出于渔业和环保考虑，现在此水域划为禁渔区，渔民响应政府号召，自觉拆除渔网。但水下遗留的大量石锚需要排查，为未来水域规划摸底。近期，江苏中海达海洋信息技术有限公司（下称海洋公司）在大练岛水域使用iSide 4900侧扫声纳，协助客户进行石锚排查。
二、现场扫测实施
1.使用设备
中海达iSide 4900侧扫声纳主要技术指标：
● 工作频率：400 kHz&900 kHz
● 信号类型：LFM/CW
● 水平波束角：0.2°；垂直波束角：45°
● 量程：200m@400 kHz、75m@900 kHz
● 距离分辨力：1.25cm
● 工作深度：1000m
● 内置传感器：内置姿态、艏向、压力、测深传感器
2.测线布设
根据施工作业图以及测区的实际情况，设计相应的计划线，确保两测线之间的测量范围有约20%的重合，同时设计的计划线必须要比实际测量区域大，防止采集数据有遗漏现象，如图1：
图1：计划线
3.仪器安装
侧扫声纳iSide 4900安装非常简单，主要分为三个部分：甲板单元、拖缆及拖鱼。甲板单元可使用220V交流电，也可使用蓄电池供电；拖鱼安装主要涉及到平衡尾翼的安装、水密头线缆连接以及拖曳用缆绳连接（也可以使用拖缆直接拖曳拖鱼）。如图2：
图2
出于作业水域水深和作业安全考虑，侧扫声纳采用舷侧拖曳方式，拖点距离船舷1.5m，放缆长度为5m。根据GPS与拖曳点相对偏移量关系以及放缆长度，软件就可以直接计算和显示最终拖鱼的位置，如图3：
图3：拖鱼入水
4.数据采集
海洋公司自主研发的HiMAX SSS侧扫声纳软件，中英文界面，设置简洁，功能强大。根据此水域实际的水深、地质条件等环境，iSide 4900低频量程设置为75m，高频量程设置为60m，海洋公司专业技术人员在采集数据的同时为客户进行现场讲解，如图4：
图4：作业现场
三、侧扫声纳图像判读
1.石锚图像判读

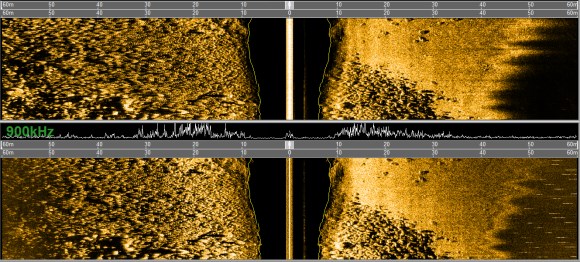

此次扫测中， iSide 4900侧扫声纳发现了很多海底石锚，如图5-8所示，亮金色部分为石锚强反射回波，石锚突出海底部分遮蔽了声波的传播，在后面形成长长的阴影，如图5、图6、图7：
图5
图6
图7：石锚
水下抛石
在HiMAX SSS 软件中，双击石锚位置，获取石锚图片及其时间位置等信息，如图8：
图8：石锚具体信息
量取阴影长度，软件自动计算出石锚的突出高度，如图9、10：
图9：石锚的长度
图10：石锚突出海底的高度
2.抽沙图像判读
本次扫测，还意外发现非法采砂的痕迹，黑色圆洞部分就是采砂船抽沙管道插入海底抽沙形成的深洞，旁边高亮部分是抽沙时沙层坍塌所留下的痕迹，如下图：
抽沙痕迹
四、总结
本次扫测结果表明，相比使用蛙人水下探摸的方法，iSide侧扫声纳用于水下地物地貌扫测，具有高费效比、高分辨率、简单易用的特点；即使和国外主流侧扫声纳相比也毫不逊色，iSide侧扫声纳是水下勘察测绘和执法检查的利器。
