中海达

iFlow RP600

中海达 iFlow RP600 直读式 ADCP 是江苏中海达海洋信息技术有限公司自主研发、具有较高性价比的流速流量测验产品。

iFlow RP600为用户搭配了一款简洁友好、操作便捷的流量测量软件，该软件可输出流量测量相关数据结果，并提供强大的后处理功能，极大减轻了用户的工作量。

为了验证iFlow RP600在断面流量测量工作中的实际性能，中海达海洋公司对iFlow RP600 型号 ADCP 与 TRDI RiverPro 型号ADCP性能进行了断面流量比测。

iFlow RP600与TRDI RiverPro产品主要性能参数对照表

测试环境：长江乌江段，断面宽度2.5Km，水深为2img20m，水流速度小于2.5m/s，船速3m/s。

试验准备与过程

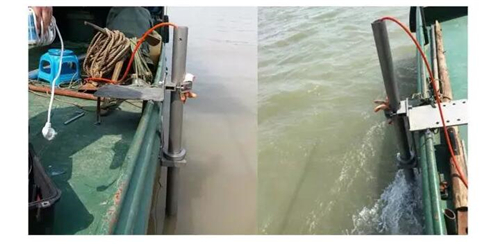

两款仪器均采用舷侧安装方式，尽量安装于距船艏相同距离的同一平面上。安装过程中通过使用支架来确保仪器不会随船前行而发生转向，安装时确保换能器探头完全入水，不会受到波浪涌动和发动机产生的气泡影响。

接下来使用卷尺测量 iFlow RP600 和 TRDI RiverPro 的入水深度，记录如下：iFlow_RP600入水0.6m，RiverPro入水0.7m。

设备安装

安装完毕进入试验过程。船航行至待测水域，选择测量的起始点和结束点。起始点和结束点要求该位置数据质量良好，且有效单元层数不小于两层。

开始一次测量时，需将测船停留在起始点处进行岸边流量估算，测量起始点与起始岸边距离，输入起始岸为左岸或右岸，此处定义面向下游，左侧为左岸，右侧为右岸。

起始岸流量估计完毕，开始走航测量，控制测船尽可能平稳缓慢地行驶穿过断面，不断监视数据质量与数据结果。到达结束点位置，同样将测船停下，使用iFlow开始结束岸流量测量，测量结束点与结束岸距离，等待结束岸流量估计完毕，即可结束本次测次。

试验结果与分析

本次试验将通过流速、航迹与流量结果三方面对 iFlow RP600 和 TRDI RiverPro 的性能进行对比分析。

iFlow 软件界面

TRDI RiverPro软件界面

流速结果对比

乌江测试，10时45分测次，iFlow RP600 流速等值图结果如下图所示：

iFlowRP600 流速等值图

相同测次TRDI RiverPro 流速等值图如下图所示：

TRDI RiverPro流速等值图

航迹结果对比

乌江测试，10时45分测次，iFlow RP600 航迹与流向结果如下图所示：

iFlowRP600 航迹与流向结果图

相同测次 TRDI RiverPro 航迹与流速矢量图如下图所示：

TRDIRiverPro航迹与流速矢量图

流量结果对比

乌江进行了10个测次的测量，对 iFlow RP600 和 TRDI RiverPro 流量测试结果进行对比，结果如下表所示：

流量测试结果对比

试验结论

通过对比中海达 iFlow RP600 型号ADCP和 TRDI RiverPro 型号ADCP性能，可以发现，中海达 iFlow RP600 所测流速、航迹与流量数据结果均与TRDI RiverPro 具有良好的一致性，流量结果偏差处于3%以内，符合度较高，两台设备断面流量测量性能接近。
