日前，中海达旗下子公司江苏中海达海洋信息技术有限公司（下称海洋公司）正式推出新一代高分辨率宽条带多波束测深系统——iBeam 8120，这是中海达拥有完全自主知识产权的最新设备。
与以往自主产品相比，iBeam 8120体积更小巧，安装更方便，性能更强大！
iBeam 8120性能优势
结构紧凑，小巧易安装
iBeam 8120甲板单元采用工控机设计，性能高且稳定，换能器重量仅为12KG，导流罩重量不超过5KG，整体重量不超过17KG。
工控机
换能器+导流罩
工作模式可选，适应不同地形
iBeam 8120可以选择等角或等距工作模式，适应复杂或平坦水下地形，提高工作效率。
±10°实时横摇稳定功能，有效提高效率
在船没有摇晃情况下，多波束扫测如下图所示，工作效率比较高。
事实上，在实际测量过程中，船会左右摇晃，扫测结果会出现下图状况：
如果需要水下全覆盖，以上状况会严重影响工作效率。
若有横摇稳定功能，船体即使摇晃一定幅度，也可达到下图效果，大大提高工作效率。
开角130°，工作频率最大可达30Hz
iBeam 8120覆盖角可达130度，覆盖水深比达4.3倍，工作频率最快达30Hz，可保障以较快船速进行测量。
软件自主开发，方便使用
iBeam 8120多波束可配置HiMAX MBA多波束采集、导航软件，中文界面，方便用户操作和使用。同时在实时3D界面，具备水下障碍物自动量取、标注的功能，非常适用于航道部门对于水下障碍物进行扫测，方便现场判读和事后打捞。
iBeam 8120主要参数技术指标
为了验证iBeam 8120的性能和稳定性，海洋公司对iBeam 8120进行了一次实地测试，用实测数据证明了iBeam 8120的性能。
测试准备
测试时间：2017年5月24日
测试地点：长江乌江段（小黄洲附近）
测试设备：iBeam 8120、KONGSBERG 2040P多波束测深系统
测量水深范围：15img30m
外围辅助传感器： Applanix POSMV Oceanmaster惯导系统+电台差分，提供RTK定位、Valeport SVS表面声速仪
验潮：采用人工验潮，假定同一高程基准
软件：
内符合测试对比

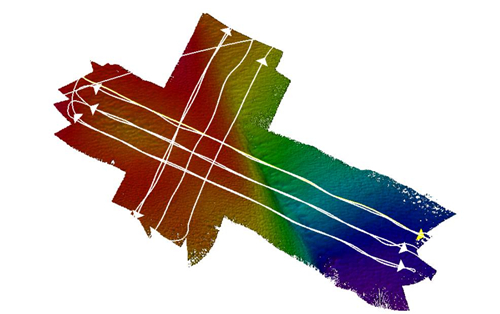

iBeam 8120测试区域采用测线往返和测线交叉进行，以检核内符合精度。
不同条带横断面效果图
不同条带纵断面效果图
从不同条带纵、横断面图可以大致看出测量符合程度良好，大部分控制在20cm以内。
下面从统计角度进行精度分析。
参照IHO特级和一级精度标准进行精度计算：
水深误差计算公式：
IHO特级精度要求：a=0.25m b=0.0075
IHO测量规范精度统计
从上面统计数据可以看出，按1.96倍中误差95%的置信度进行统计，所有重合部分精度满足IHO特级精度要求。
另外，从测量绝对误差进行统计，按照《水运工程测量规范》要求：当水深小于20m，误差不超过20cm；当水深超过20m时，误差不超过0.01h（h为水深），依此统计水深差值范围：
从上述统计数据来看，超过90%的数据量的测试误差在20cm以内。
外符合精度对比
上述试验已证明了iBeam 8120的内符合精度，但产品好坏还要看外符合精度。对于外符合，海洋公司与KONGBERG 2040P多波束进行了对比。
2040P测试区域图
海洋公司将两套多波束的水深相减，得到如下水深差值图：
统计分析表明，误差在±0.1m统计量为73.45%，误差在±0.1img±0.2m以内统计量为22.65%。
结论：内外符合测试表明，iBeam8120多波束测深数据同时满足IHO特级精度标准和《水运工程测量规范》。
