背景
三维激光测量技术作为获取空间数据的有效手段，可以快速、精确、大量地采集空间点位信息，已在众多领域发挥着越来越重要的作用。
为加强贵州省应对突发性水事件的能力，提高水文应急监测水平和汛期的安全保障能力，今年，贵州省水文水资源局举办了全省水文安全应急监测演练。
项目简介
武汉海达数云技术有限公司受贵州省水文水资源局邀请，参加该省水文安全应急监测演练，用HiScan-STM移动测量系统等最新水文监测仪器，获取测区全景影像、数字点云、DEM、数字线画图、地形图、三维建模等成果，技术先进、实用性强，为水文系统的信息化建设提供了新的解决方案。
设备一览

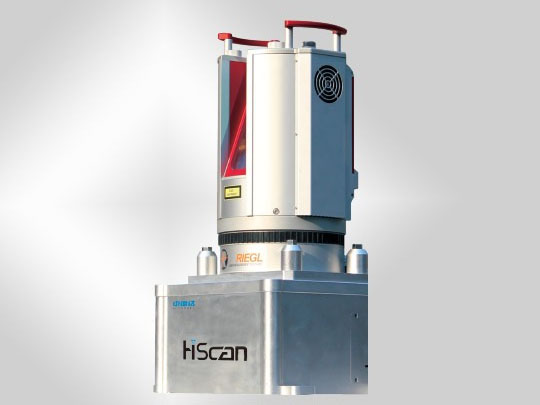

HiScan-STM移动测量系统是海达数云自主研制的基于三维激光扫描系统（可基于已有地面扫描仪升级），与高清全景相机、定位定姿系统（POS）、集成控制系统、数据处理与应用系统集成的一体化三维激光移动测量系统，具备车载移动、船载移动（可与多波束测深仪协同工作）、地面单站测量的作业模式。
为用户提供多种选择的作业方案、提供多样性的作业流程，广泛应用于三维数字城市、地籍测量、城市街景、城管部件普查、交通基础设施测量、矿山三维测量、航道堤岸测量、海岛礁岸线三维测量等领域。
测量现场
贵州省2016年水文安全应急监测演练现场
海达数云船载设备水上作业
技术人员现场演示、处理数据
测图成果
基于点云生成等高线、绘制水位线
三维激光扫描技术获得的点云数据，具有精确的坐标信息，通过使用中海达的点云后处理软件，自定义设置等高距，即可由高精度点云数据自动生成等高线。海达数云的点云后处理软件支持联动CAD软件，生成的等高线可实时导入至CAD中，绘制图例并保存图形即可。
基于点云数据自动生成等高线
等高线图
在中海达的点云后处理软件中还可以手工绘制水位线，能进行空间量测，软件实时联动显示到成图软件中，绘制完毕即可成图。
基于点云数据绘制水位线（实时显示水位线长度）
水位线图
水上水下一体化数据融合
海达数云的设备获取的点云数据能与贵州水文局已有多波束设备获取的水下数据进行融合，由此自动生成的等高线和等深线也可实时导入至成图软件，实现真正的水上水下数据及成果一体化。
水上水下点云数据融合
基于水上水下点云数据生成等高线和等深线
自动化计算任意水位线的水域面积
基于点云数据可自动生成DEM，由此可获取任意水位线的水域面积。
基于点云数据生成DEM
获取任意水位线的水域面积
自动化计算任意水位线的库容体积
通过使用中海达的点云处理软件，自动生成DEM后即可获取任意水位线库容体积。
基于点云数据生成DEM
获取任意水位线库容体积
提取河道任意横断面线
由于点云数据具有高精度的点云坐标信息，因此可在点云后处理软件中制定横断面，即可得到横断面线。
在点云数据中指定横断面（红色线）
基于横断面点云提取横断面线
可视化淹没预警
设备上搭载了高清全景相机，可实时查看河道两岸的实景。通过水文资料得到预测水位线高程，将其导入软件，即可实时查看预测水位线淹没情况。
360度高清全景影像
预测水位线淹没情况（红线为预测水位线）
小结
利用三维激光测量技术能够快速获取水文数据，对水文数据进行综合分析，大大提高了水文监测的效率和准确性。
