近年来，全国各地旱情越来越严重，蓄水工程、水库补水工程等水利配套设施建设越来越受国家、省级政府重点关注。中海达旗下子公司武汉海达数云技术有限公司近期在云南进行了地形测量的试点项目。

此次试点项目旨在利用HS650高精度三维激光扫描仪进行非接触、面测量的测量方式快速获取所选坝址区及上游的地形图、等高线及地表模型，可快速计算各水位线的库容及水域面积。

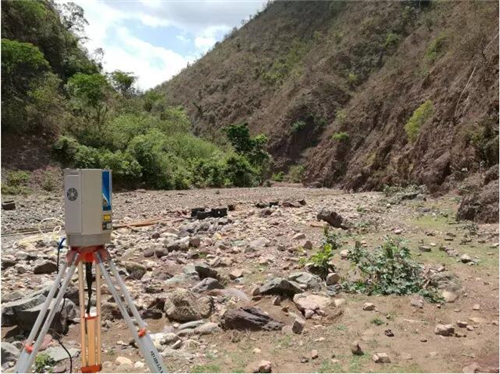

HS650高精度三维激光扫描仪现场作业

此次试点项目为云南某一拟新建水库，其地形复杂、边坡较多、树木遮挡不是太密，若用常规测量手段进行测量，边坡位置处易产生滑坡，人员安全受到威胁，外业耗时太长，且所测为点数据，对于生成地表模型精度很难满足要求，运用HS650高精度三维激光扫描仪可快速获取点阵三维坐标，得到精准的地表模型及等高线。

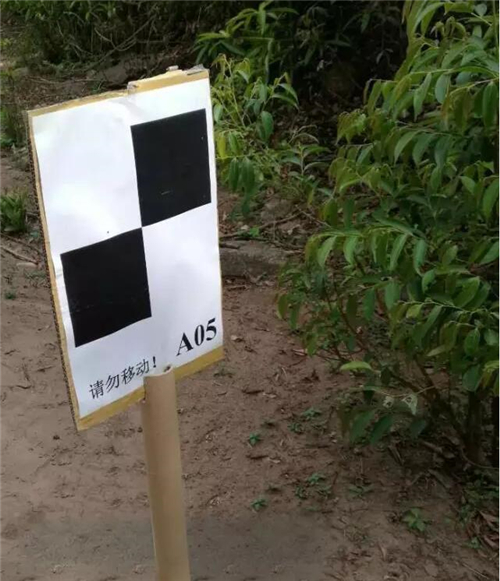

现场制作标靶

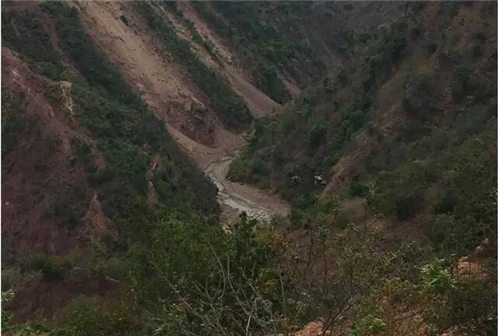

坝址位于河床位置

此坝址拟建设80米高，利用生成的地表模型进行设立高程值进行反投，可得到大坝建设完成后的水位线及水域面积，并可自动计算出任意水位线的库容。

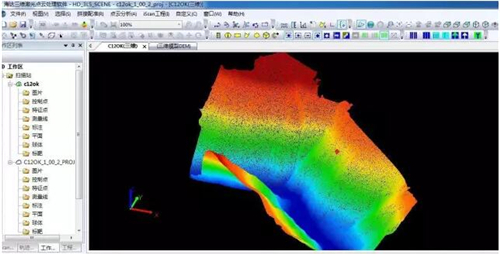

外业采集的三维坐标点云数据

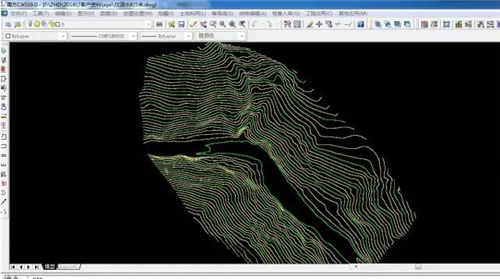

利用点云快速生成等高线

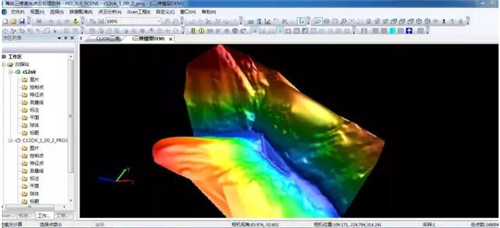

快速生成地表模型数据

利用三维激光扫描仪可快速获取水利大坝前期的勘测地形图、等高线及地表模型，基于三维激光数据可进行分析研究，得到任意水位线的库容、水域面积及断面线，提供较为精准、密集的三维坐标数据。

HS系列高精度三维激光扫描仪特点

快速获取：采集范围最高可达1200m，每秒50万点采集地标坐标信息，数分钟即可完成大范围的数据采集。

精确数据：精确、信息丰富的点云，结合高清的全景照片生成真彩色三维激光点云，精度达到厘米级别。

快速分析：通过点云数据可自动生成等高线及DEM，配套软件可自动分析库容、水域面积及断面线。
